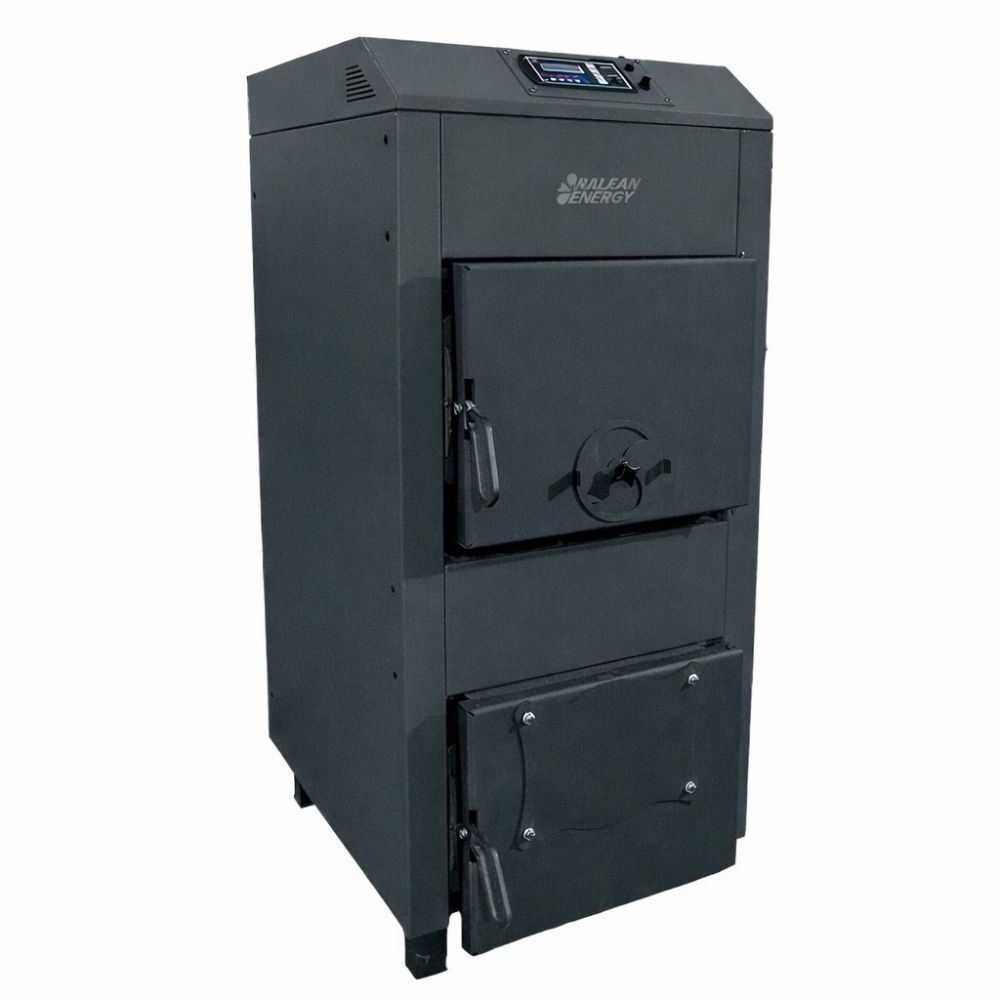

Kotel na drva / Centralna peč na drva Balkan Energy P30, 30kW

Kotel na trda goriva iz jekla z inteligentnim regulatorjem in električnim ventilatorjem za podtlačen in nastavljiv dovod zraka. Serija kotlov na trda goriva Balkan Energy P pokriva obseg od 30 do 100 kW in zadovoljuje potrebe po ogrevanju srednjih do velikih naprav. Namenjeni za kurjenje na trda goriva, ti kotli ponujajo tudi možnost vgradnje gorilnika na pelete.

Lastnosti izdelka

Konstrukcija:

• Telo kotla je izdelano iz visokokakovostnega jekla debeline 5 mm.

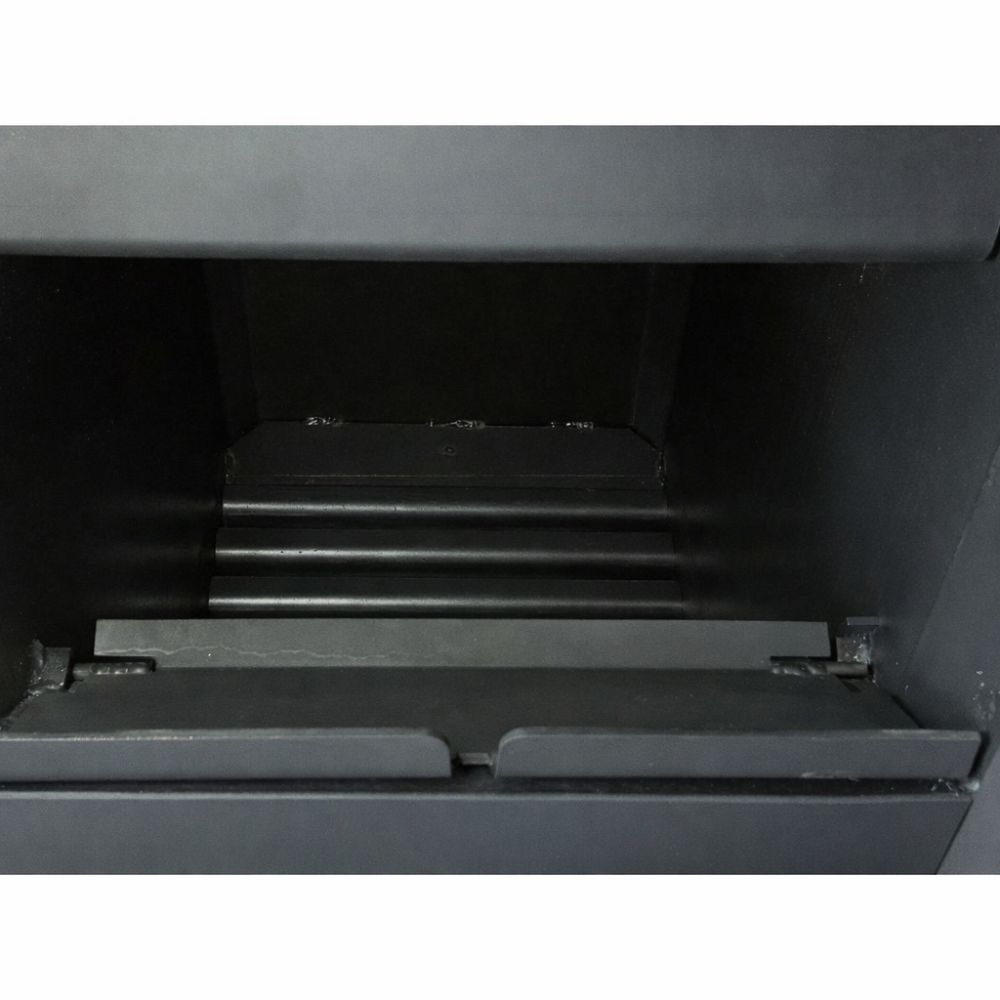

• Odlikuje ga velika zgorevalna komora s široko površino za izmenjavo toplote in nizkim uporom za učinkovitejši vlek.

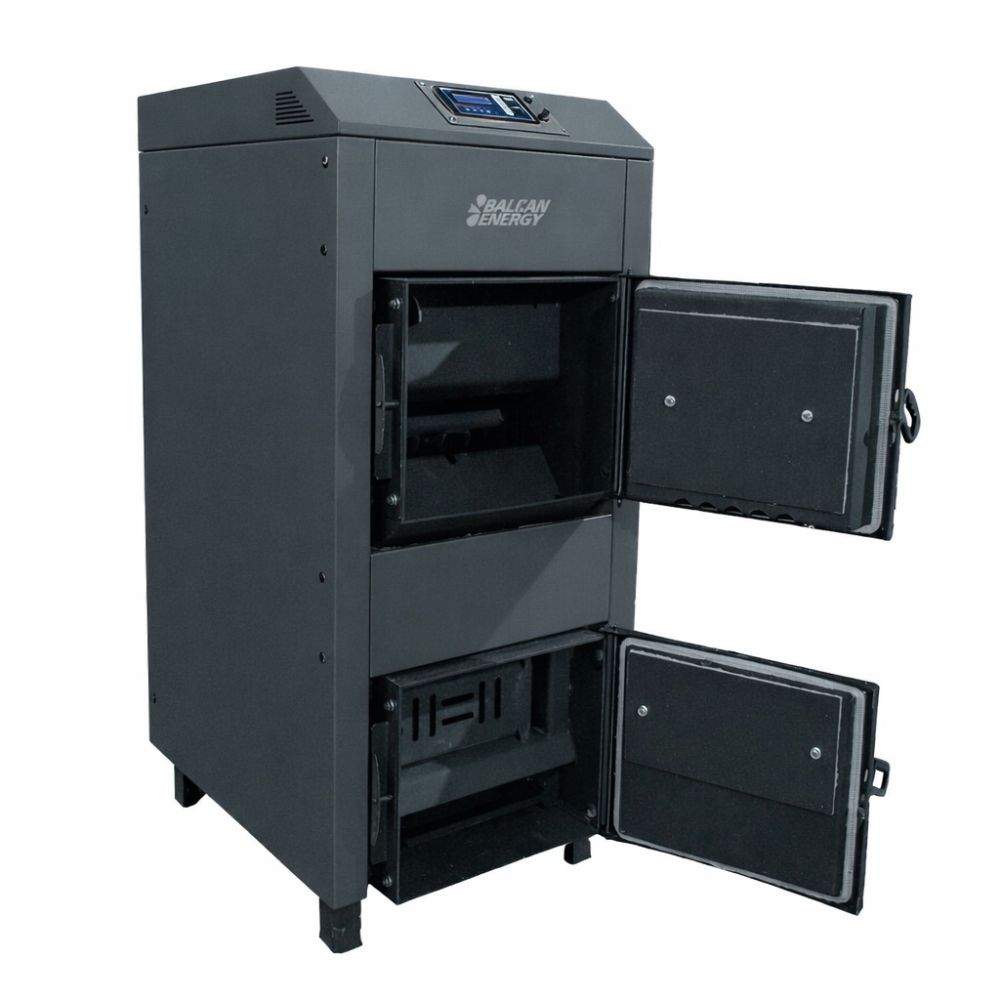

• Velika vrata omogočajo enostavno nalaganje večjih kosov lesa.

Učinkovitost:

• Zgorevalna komora je rebrasta za povečanje površine za izmenjavo toplote in je zasnovana s trojno izpušno potjo za čim večjo izmenjavo toplote.
• Tretja izpušna pot je narejena s cevmi velikega premera za učinkovit nadzor pretoka izpušnih plinov. Vključuje turbine za prilagoditev pretoka izpušnih plinov in optimizacijo zgorevanja.
• Zgorevalna komora je v celoti obdana z vodnim plaščem za izboljšano učinkovitost izmenjave toplote.
• Kotel je zunaj izoliran z gosto keramično volno, ki je odporna na visoke temperature.

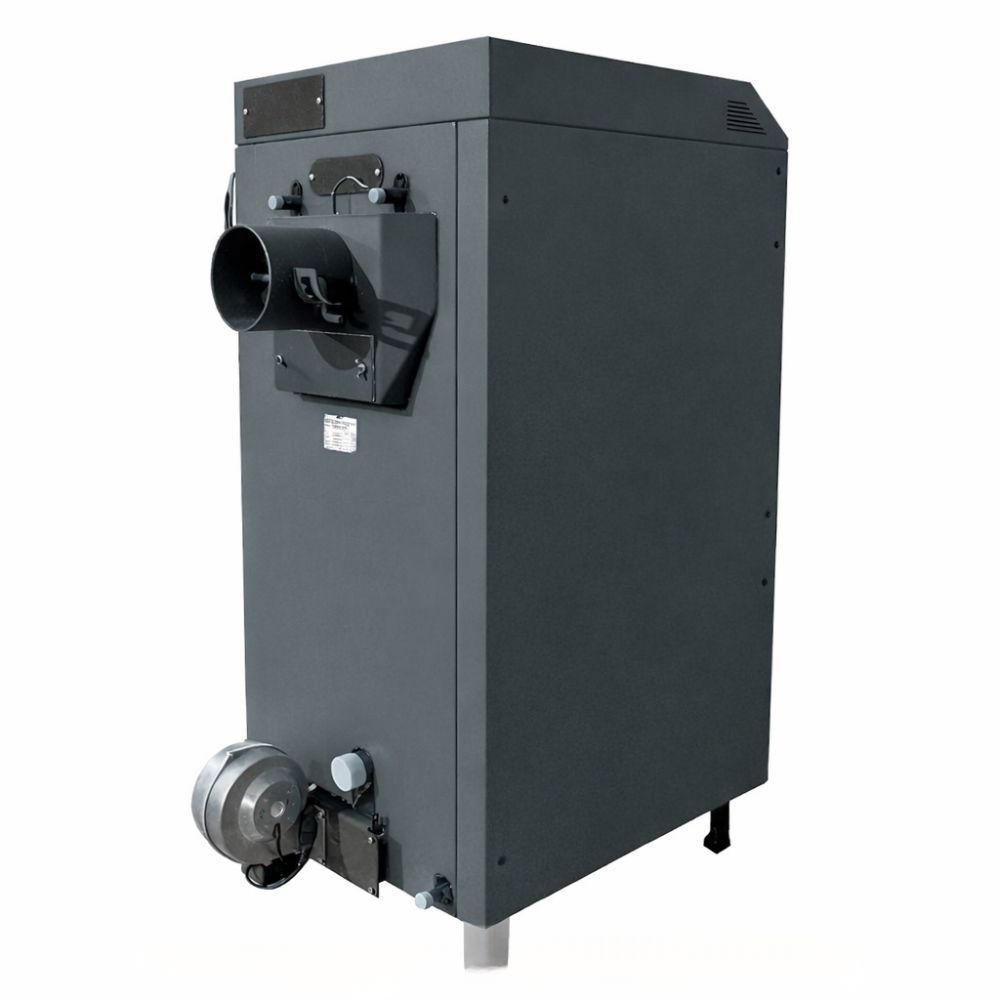

• Dovod zraka uravnava visokokakovosten ventilator, ki se nahaja na zadnji strani kotla. Elektronski krmilnik meri temperaturo vode na zgornjem in spodnjem delu kotla ter temperaturo dimnih plinov na izhodu in samodejno prilagaja dovod zraka za optimizacijo zgorevanja in čim večjo porabo goriva glede na potrebe sistema.
• Sistem lahko priključite na sobni termostat.

Dodatne funkcije:

• Rebrasta zgorevalna komora za povečano površino izmenjave toplote.
• Trojna izpušna pot za optimalno delovanje.
• Tretja pot uporablja cevi velikega premera s turbinami za prilagajanje pretoka izpušnih plinov.

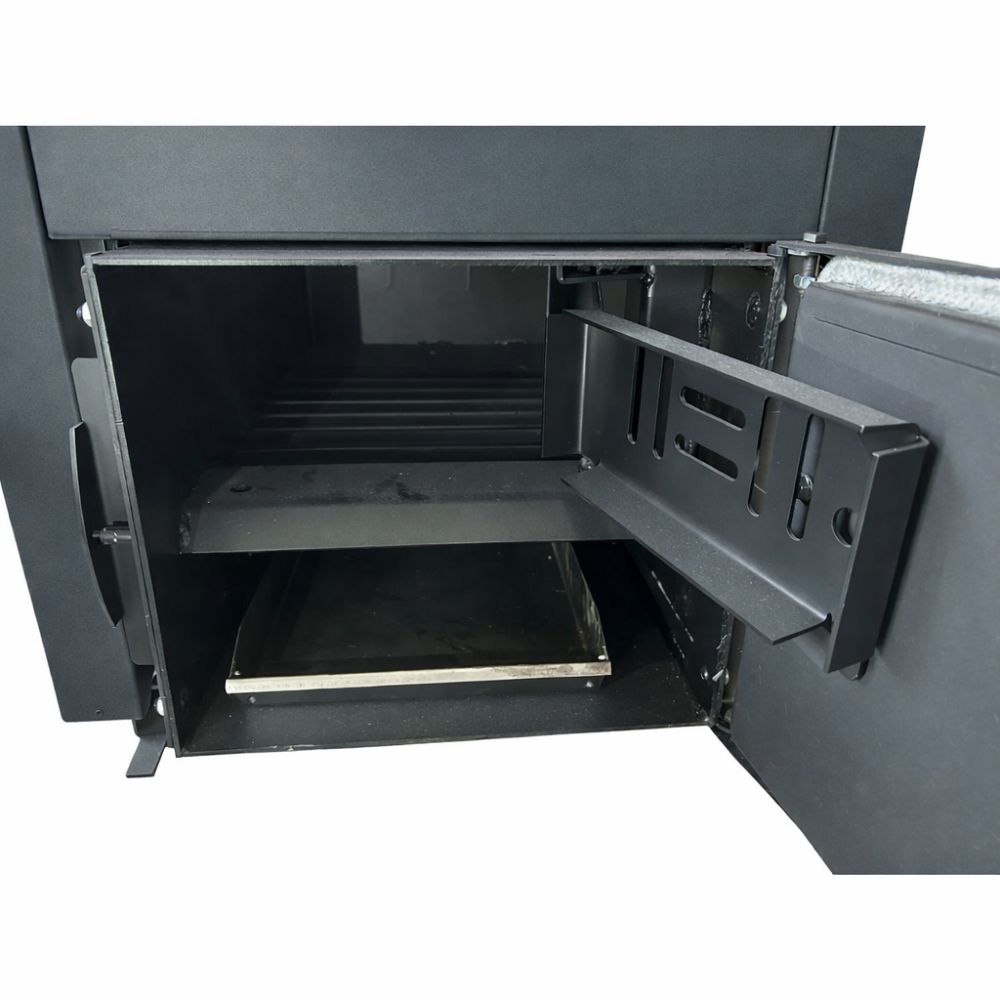

• Spodnja vrata lahko sprejmejo gorilnik na pelete z opcijsko vratno prirobnico.


ST-81 zPID krmilnik za polnjenje kotla na drva


Funkcije krmilnika:

• Nadzor ventilatorja s korakom 1 od 0 do 100.
• Regulacija obtočne črpalke centralnega ogrevanja.
• Krmiljenje črpalke sanitarne vode.
• Priključek sobnega termostata za izboljšano regulacijo temperature.
• Programska oprema zPID za samodejno prilagajanje dovoda zraka, optimizacijo zgorevanja in ekonomičnosti porabe goriva.

Oprema krmilnika:

• LCD zaslon za prikaz odčitkov.
• Dva senzorja temperature vode v zgornjem in spodnjem delu telesa kotla (senzorji temperature CH)
• En senzor tople sanitarne vode (senzor HCW)
• En senzor temperature dima.
• Visokotemperaturna zaščita s termičnim preobremenitvenim relejem.
• Nadzorna plošča je izdelana iz materialov, odpornih na visoke in nizke temperature.

Načelo delovanja:

Inteligentni temperaturni regulator ST–81 zPID je namenjen uravnavanju delovanja kotlov za centralno ogrevanje na trda goriva. Upravlja črpalko centralnega ogrevanja, črpalko sanitarne tople vode in ventilator. Obstajajo štirje načini delovanja:

• Ogrevanje doma
• Prednost kotla
• Vzporedne obtočne črpalke
• Poletni način

Regulator meri temperaturo dimnih plinov in vode v zgornjem in spodnjem delu kotla ter uporablja funkcijo zPID za samodejno prilagajanje dovoda zraka, kar optimizira zgorevanje za največjo učinkovitost in varčno porabo goriva.


Varnostne funkcije:

Za zagotavljanje varnega in zanesljivega delovanja je kotel opremljen z različnimi varnostnimi mehanizmi:

• 3 barski varnostni ventil (priložen)
• Hladilnik: Na zadnji in zgornji strani kotla mora biti hladilnik (cevna struktura z veliko površino) povezan z vodovodnim omrežjem preko termičnega ventila z daljinskim senzorjem (NI priložen). V primeru pregretja se voda sprosti v hladilno telo, ki odvaja toploto kotla v okolje.
• STB termostat, ki prekine napajanje v primeru pregretja.
• Elektronski nadzorni sistem, ki v primeru pregretja izklopi dovod zraka v zgorevalno komoro.
• Samodejni izklop dovoda zraka v primeru izpada električne energije.

Naprava je v skladu s standardi EN 303-5 CE Certification.

Deli kotla - shema

1 - Zgorevalna komora
2 - Vratca za točenje goriva
3 - Vratca za čiščenje pepela
4 - Tlačni ventilator (za kotle z ventilatorjem)
5 - Regulacija ST-81 zPID (za kotle z ventilatorjem)
6 - Dimnik

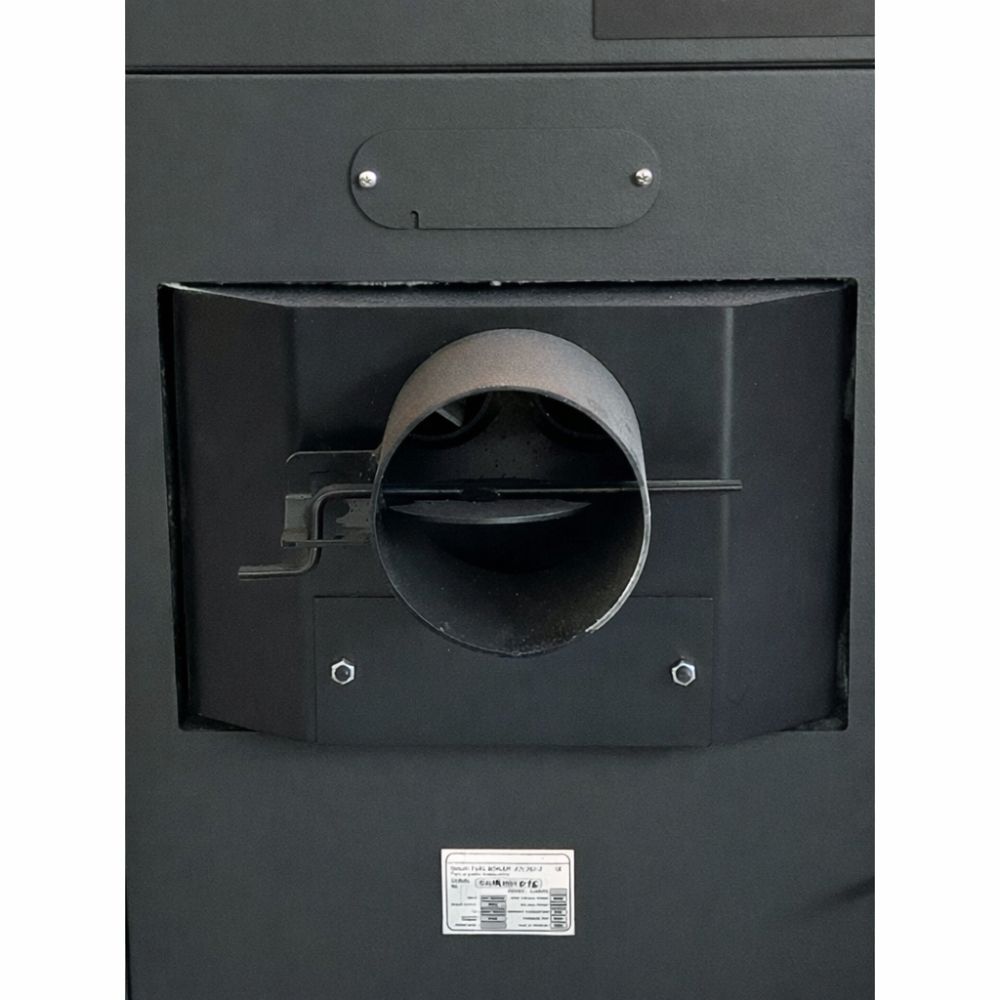

7 - Ventil za regulacijo vleka v dimniku
8 - Revizijska odprtina za čiščenje dimnika
9 - Senzorski termometer (za kotle brez ventilatorja)
10 - Zasilna tuljava
11 - Ventil za sekundarni zrak
12 - Ventil za dovod zraka (za kotle brez ventilatorja)
13 - Mehanski regulator temperature (za kotle brez ventilatorja)
14 - Pokrov kabelske vtičnice
15 - Revizijski pokrov za senzorje
16 - G 1½“ priključek za dovod vode
17 - G 1½“ priključek za odvod vode
18 - G ½“ Priključek za polnjenje in praznjenje kotla
19 - Pokrov montažne odprtine gorilnika
20 - Varnostna loputa za pepel
21 - Vrata za pritrditev dimnika
22 - Zgornja varnostna vrata
23 - Pepelnik
24 - Razdelilnik zraka
25 - Varovalka
26 - Varnostni termostat kotla – STB

Primeri shem za priključitev kotla na različne vrste ogrevalnih naprav
