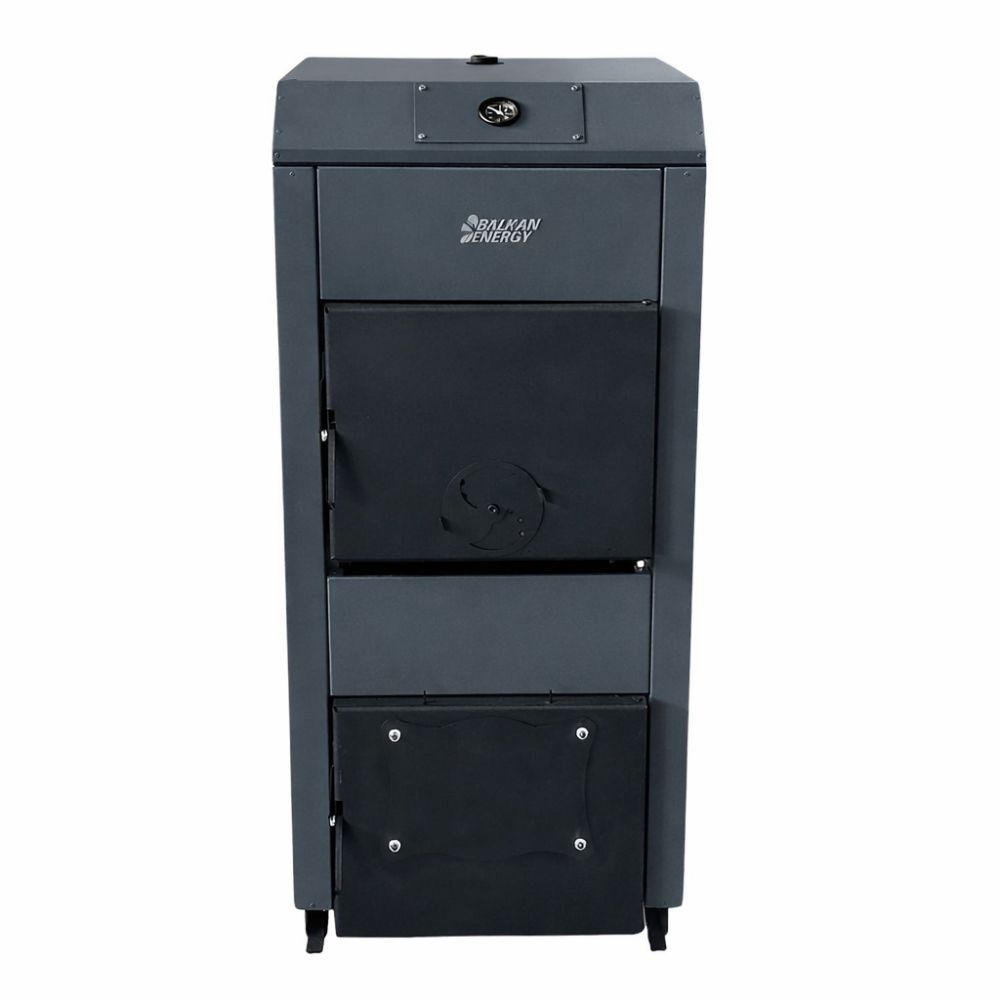

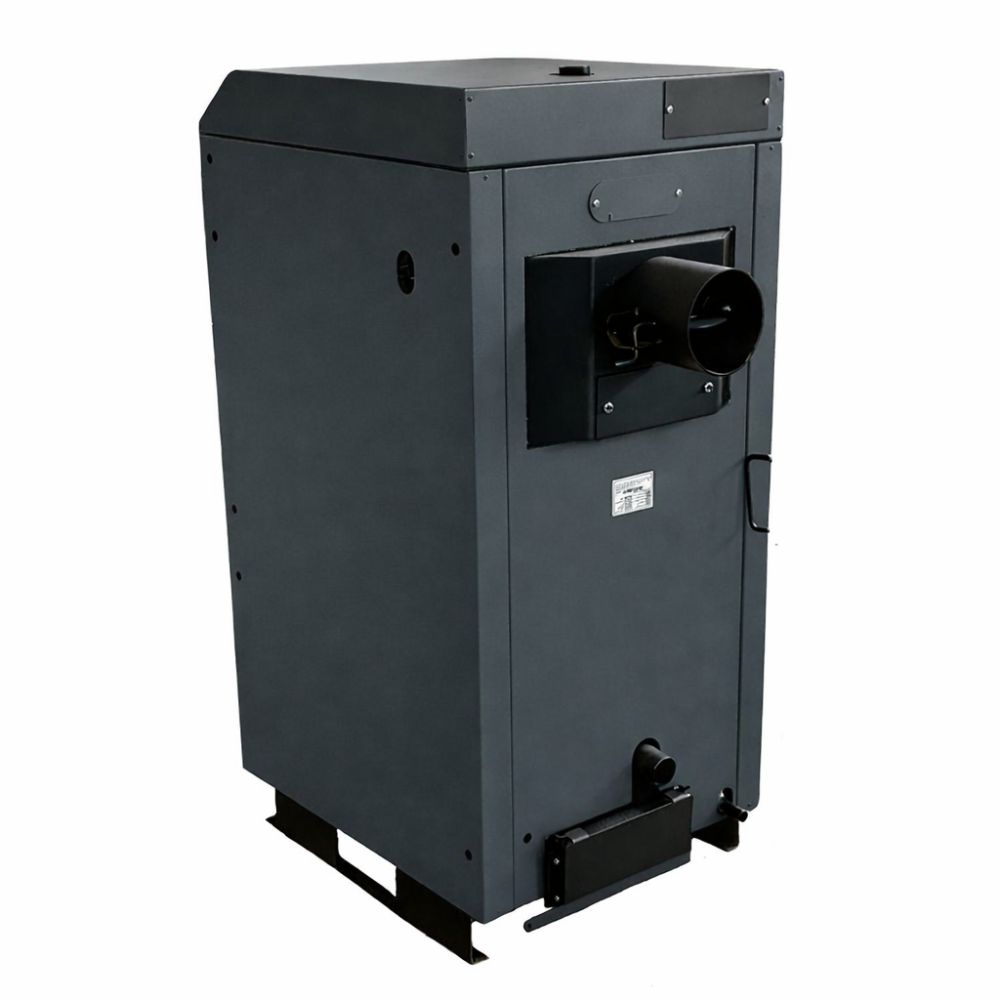

Kotel na drva / Centralna peč na drva Balkan Energy 50, 50kW

Lastnosti izdelka:

Konstrukcija:

- Telo kotla je izdelano iz visokokakovostnega jekla debeline 5 mm.
- Odlikuje ga velika zgorevalna komora z veliko površino za izmenjavo toplote in nizko impedanco za učinkovitejši vlek.

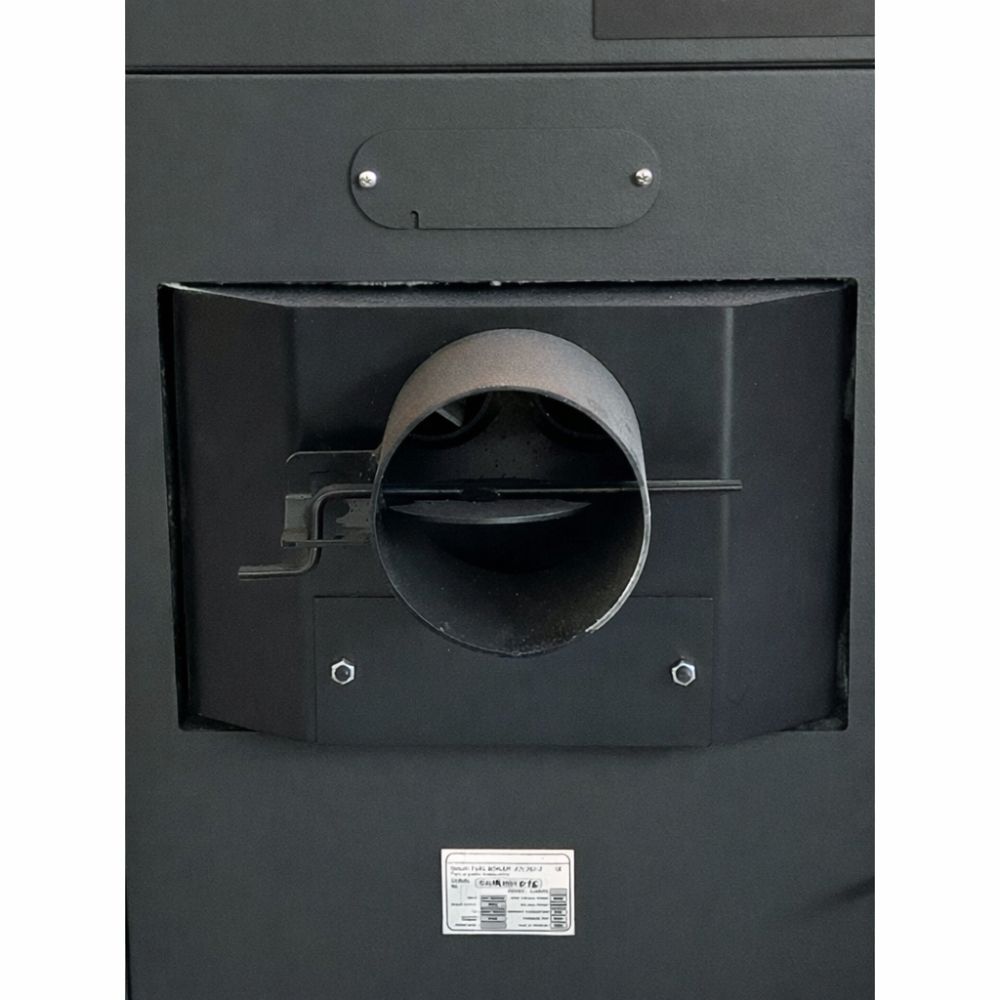

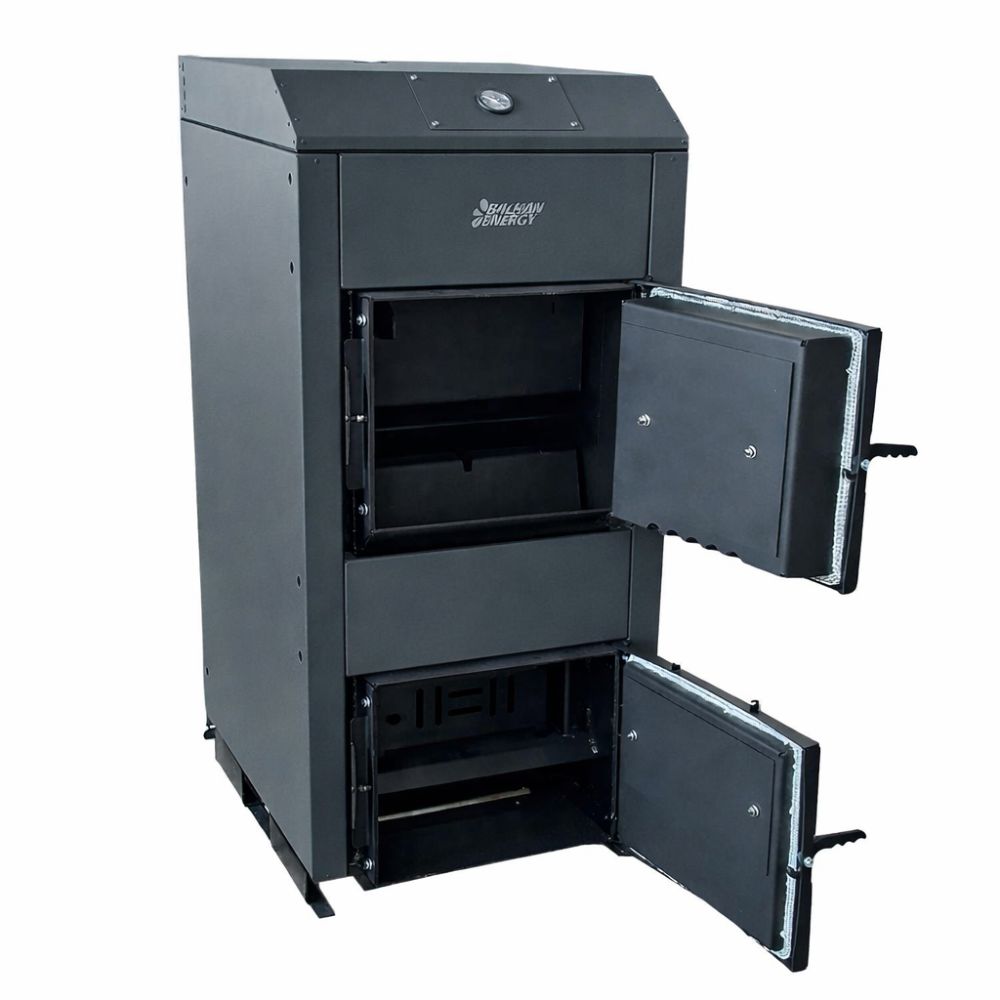

- Velika vrata omogočajo enostavno nalaganje velikih kosov lesa.

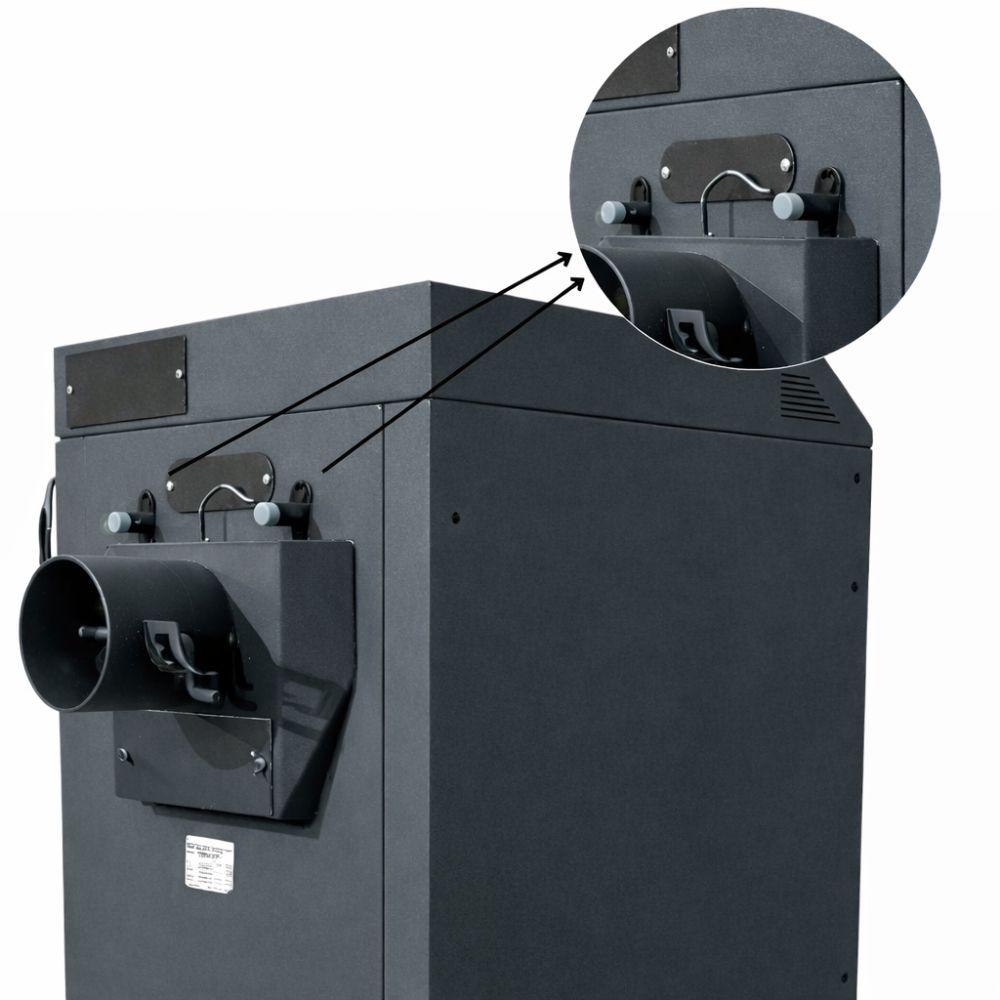

Učinkovitost:

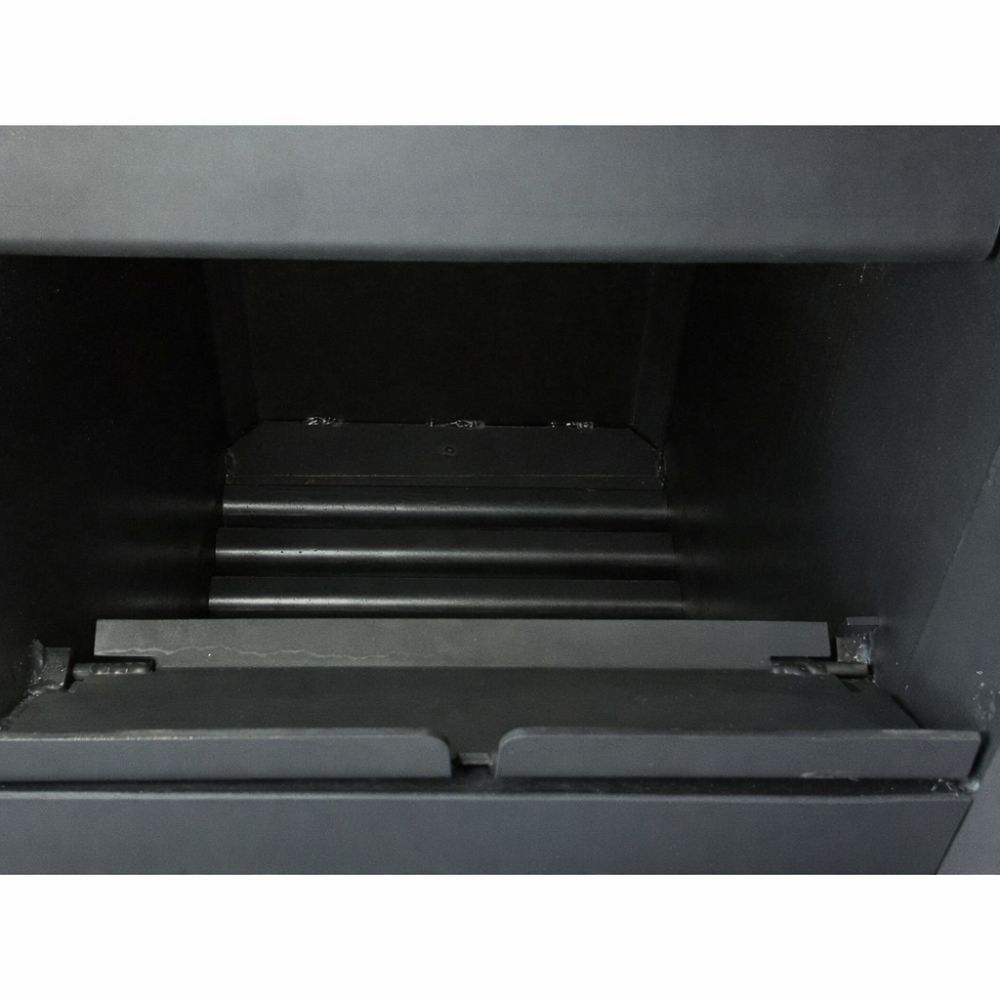

- Zgorevalna komora je rebrasta in zasnovana s trojno dimno potjo za čim večjo izmenjavo toplote.
- Tretja dimna pot ima cevi velikega premera za učinkovit nadzor pretoka izpušnih plinov, s turbulatorji za uravnavanje hitrosti izstopa dimnih plinov in optimizacijo učinkovitosti.
- Zgorevalna komora je v celoti obdana s plaščem za izboljšanje učinkovitosti izmenjave toplote.
- Kotel je zunaj izoliran z gosto keramično kameno volno, ki je odporna na visoke temperature.
- Termostatski regulator vleke samodejno prilagaja dovod zraka za zgorevanje z odpiranjem ali zapiranjem lopute na spodnjih vratih glede na temperaturo kotla.

Dodatne funkcije:

- Rebrasta zgorevalna komora in trojna izpušna pot izboljšata izmenjavo toplote.
- Zadnja izpušna pot uporablja cevi velikega premera in lahko doda turbulatorje za prilagoditev hitrosti izpušnih plinov.

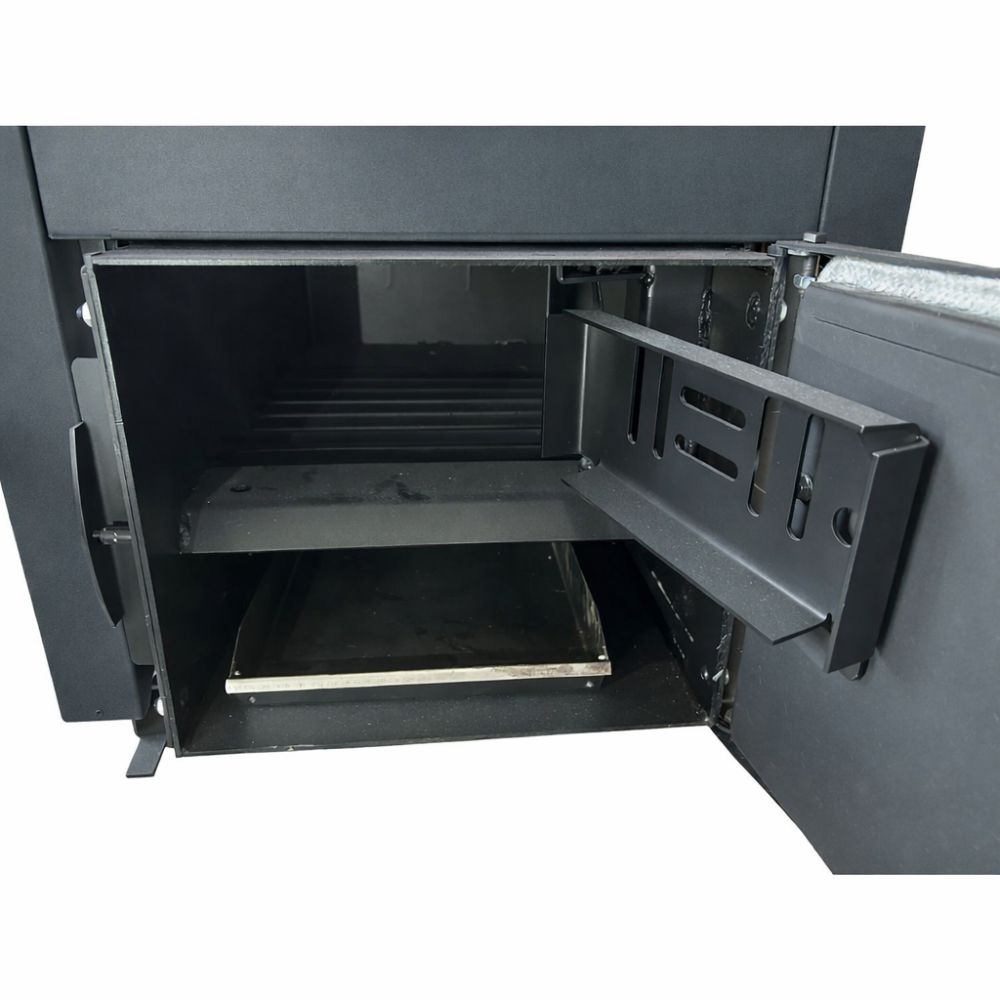

- Spodnja vrata so zasnovana za namestitev gorilnika na pelete z opcijsko vratno prirobnico.

Varnostne funkcije:

Za zagotovitev varnega in zanesljivega delovanja je potrebnih več varnostnih komponent:
- Mehanski verižni termostat za kotel na drva (regulator vleke).
- 3-barski varnostni ventil (priložen izdelku).
- Toplotni ekspanzijski hladilnik, ki se nahaja na zadnji in zgornji strani kotla, mora biti priključen na vodovodno omrežje s termičnim ventilom z daljinskim senzorjem (ni priložen izdelku). V primeru pregretja ta sistem spusti vodo v izmenjevalnik toplote, ki odvaja odvečno toploto v okolje.

Certifikati:

Ta izdelek je skladen s standardi EN 303-5 in ima certifikat CE.

Deli kotla - shema

1 - Zgorevalna komora
2 - Vratca za točenje goriva
3 - Vratca za čiščenje pepela
4 - Tlačni ventilator (za kotle z ventilatorjem)
5 - Regulacija ST-81 zPID (za kotle z ventilatorjem)
6 - Dimnik
7 - Ventil za regulacijo vleka v dimniku
8 - Revizijska odprtina za čiščenje dimnika
9 - Senzorski termometer (za kotle brez ventilatorja)
10 - Zasilna tuljava
11 - Ventil za sekundarni zrak
12 - Ventil za dovod zraka (za kotle brez ventilatorja)
13 - Mehanski regulator temperature (za kotle brez ventilatorja)
14 - Pokrov kabelske vtičnice
15 - Revizijski pokrov za senzorje
16 - G 1½“ priključek za dovod vode
17 - G 1½“ priključek za odvod vode
18 - G ½“ Priključek za polnjenje in praznjenje kotla
19 - Pokrov montažne odprtine gorilnika
20 - Varnostna loputa za pepel
21 - Vrata za pritrditev dimnika
22 - Zgornja varnostna vrata
23 - Pepelnik
24 - Razdelilnik zraka
25 - Varovalka
26 - Varnostni termostat kotla – STB

Primeri shem za priključitev kotla na različne vrste ogrevalnih naprav
