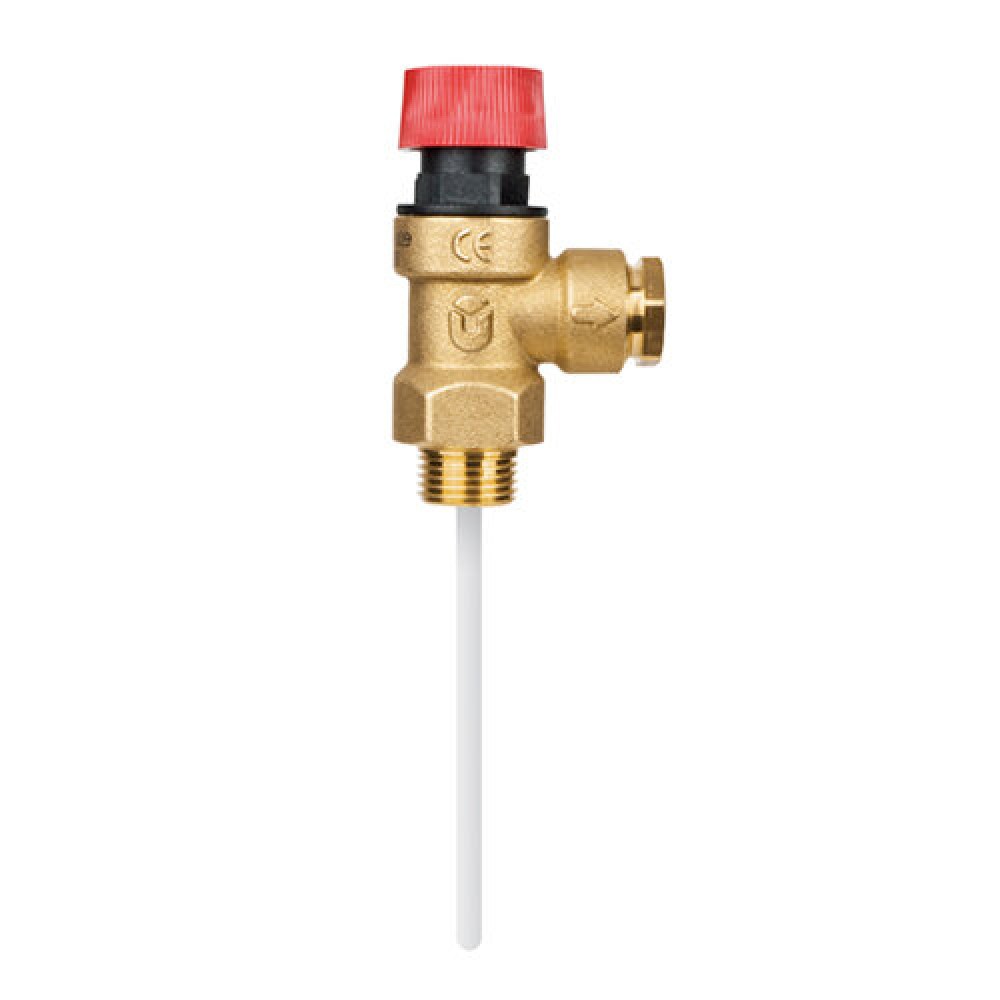

Varnostni ventil z dvojno funkcijo, temperatura in tlak, velikost ⌀18 x 1/2"

Funkcija:

razbremenilni ventil z dvojno funkcijo TP nadzoruje in omejuje temperaturo in tlak tople vode v gospodinjskem akumulacijskem grelniku ter preprečuje, da bi ta dosegla temperature nad 100 °C s tvorbo pare. Ko doseže nastavitve, ventil izpusti zadostno količino vode v ozračje, da se temperatura in tlak vrneta v meje delovanja sistema. Ta posebna serija ventilov je certificirana kot skladna z zahtevami glede zmogljivosti evropskega standarda EN 1490 (za nastavitve 4 - 7 - 10 barov).

Delovanje:

Ventil odpre izhod, ko doseže nastavitve za:

• Temperatura: zmes termostata znotraj temperaturnega tipala, potopljenega v grelnik za shranjevanje tople vode, se razširi, ko temperatura narašča. Ta ekspanzija povzroči, da se potisni zatič premakne in deluje na obturator, ki odpira ventil. Ventil je nastavljen tako, da se odpre pri temperaturah nad 90°C.
• Tlak: obturator, ki mu nasproti stoji nastavljena vzmet, se dvigne, ko doseže nastavljeni tlak in popolnoma odpre iztok. Nastavitev tlaka je izbrana glede na največji dovoljeni tlak v sistemu. Ko se temperatura in tlak znižata, pride do nasprotnega delovanja z ventilom, ki se pozneje ponovno zapre znotraj nastavljenih toleranc.

CERTIFIKACIJA:

Oznaka CE TP: razbremenilni ventili z dvojno funkcijo izpolnjujejo bistvene varnostne zahteve Direktive 97/23/ES glede tlačne opreme (imenovane tudi PED). Zato se uvrščajo v kategorijo IV in so opremljeni z oznako CE.

*CERTIFIKACIJA IZDELKA V SKLADU Z EVROPSKIM STANDARDOM
EN 1490:*

Evropski standard EN 1490: 2000 z naslovom “Gradbeni ventili – Kombinirani varnostni ventili za temperaturo in tlak – Testi in zahteve” opisuje konstrukcijske in izvedbene specifikacije, ki jih morajo imeti varnostni ventili TP.
